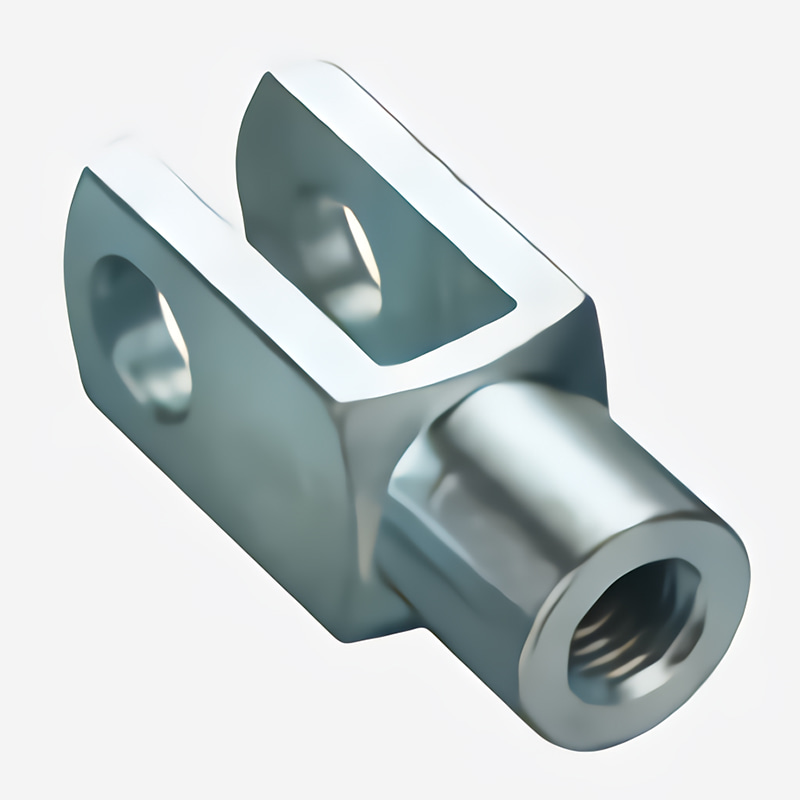

DIN 71752 표준 클레비스, M4-M16

부품 번호

치수

mm

무게

킬로그램

d1

g

에이1

에이2

b1

b2

d2

d3

에프

L1

L2

L3

아르 자형

H9

±0.5

h11

0.30

-0.16

B13

톨러.

±0.3

±0.2

±0.5

±0.2

G4X8

4

8

8

8

4

4

B13

M4X0.7

8

0.5

21

16±0.3

6

0.5

0.005

G4X16

4

16

8

8

4

4

B13

M4X0.7

8

0.5

29

24±0.3

6

0.5

0.007

G5X10

5

10

10

10

5

5

B13

M5X0.8

9

0.5

26

20±0.3

7.5

0.5

0.009

G5X20

5

20

10

10

5

5

B13

M5X0.8

9

0.5

36

30±0.3

7.5

0.5

0.013

G6X12

6

12

12

12

6

6

B13

M6X1

10

0.5

31

24±0.3

9

0.5

0.015

G6X24

6

24

12

12

6

6

B13

M6X1

10

0.5

43

36±0.4

9

0.5

0.021

G8X16

8

16

16

16

8

8

B13

M8X1.25

14

0.5

42

32±0.4

12

0.5

0.037

G8X16FG

8

16

16

16

8

8

B13

M8X1

14

0.5

42

32±0.4

12

0.5

0.037

G8X32

8

32

16

16

8

8

B13

M3X1.25

14

0.5

58

48±0.4

12

0.5

0.054

G8X32FG

8

32

16

16

8

8

B13

M8X1

14

0.5

58

48±0.4

12

0.5

0.054

G10X20

10

20

20

20

10

10

B13

M10X1.5

18

0.5

52

40±0.4

15

0.5

0.074

G10X20FG

10

20

20

20

10

10

B13

M10X1.25

18

0.5

52

40±0.4

15

0.5

0.074

G10X40

10

40

20

20

10

10

0.70

0.15

M10X1.5

18

0.5

72

60±0.4

15

0.5

0.116

G10X40FG

10

40

20

20

10

10

0.70

0.15

M10X1.25

18

0.5

72

60±0.4

15

0.5

0.116

G12X24

12

24

24

24

12

12

0.70

0.15

M12X1.75

20

0.5

62

48±0.4

18

0.5

0.121

G12X24FG

12

24

24

24

12

12

0.70

0.15

M12X1.25

20

0.5

62

48±0.4

18

0.5

0.121

G12X48

12

43

24

24

12

12

0.70

0.15

M12X1.75

20

0.5

86

72±0.4

18

0.5

0.175

G12X43FG

12

48

24

24

12

12

0.70

0.15

M12X1.25

20

0.5

86

72±0.4

18

0.5

0.175

G14X28

14

28

27

27

14

14

0.70

0.15

M14X2

24

1

72

56±0.4

23

1

0.178

G14X23FG

14

28

27

27

14

14

0.70

0.15

M14X1.5

24

1

72

56±0.4

23

1

0.178

G14X56

14

56

27

27

14

14

0.70

0.15

M14X2

24

1

101

85±0.4

23

1

0.258

G14X56FG

14

56

27

27

14

14

0.70

0.15

M14X1.5

24

1

101

85±0.4

23

1

0.258

G16X32

16

32

32

32

16

16

0.70

0.15

M16X2

26

1

83

64±0.4

24

1

0.282

G16X32FG

16

32

32

32

16

16

0.70

0.15

M16X1.5

26

1

83

64±0.4

24

1

0.282

G16X64

16

64

32

32

16

16

0.70

0.15

M16X2

26

1

115

96±0.4

24

1

0.411

G16X64FG

16

64

32

32

16

16

0.70

0.15

M16X1.5

26

1

115

96±0.4

24

1

0.411
