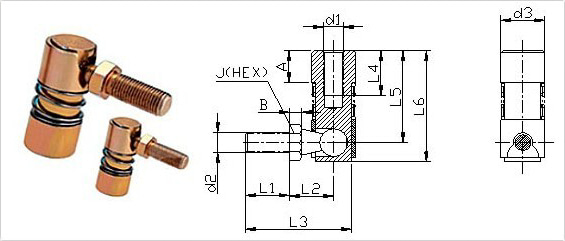

| 볼조인트 | 미터법 차원 | 정격 부하 | ||||||||||||
| 모델 | d1 | d2 | d3 | L1 | L2 | L3 | L4 | L5 | L6 | ㅏ | 비 | 제이 | 최소 당김 | 최소 전단 |
| QI187 | 10-32-2B | 10-32-2A | 11 | 11 | 11 | 26.5 | 11.2 | 23 | 27.8 | 8 | 3 | 8 | 430 | 500 |
| QI250 | 1/4-28-2B | 1/4-28-2A | 14.3 | 14.3 | 11.9 | 31.7 | 13.5 | 24.6 | 31.8 | 9 | 3 | 10 | 560 | 500 |
| QI312 | 5/16-24-2B | 5/16-24-2A | 15.9 | 17.5 | 13.48 | 37.5 | 15.5 | 28.6 | 36.9 | 11 | 4 | 11 | 1000 | 1500 |
| QI375 | 3/8-24-2B | 3/8-24-2A | 19.1 | 22.2 | 17.5 | 47.5 | 20.6 | 34.9 | 44.5 | 14 | 5 | 13 | 1580 | 2400 |
| QI500 | 1/2-20-2B | 1/2-20-2A | 25.4 | 28.6 | 22.22 | 61.3 | 25.4 | 51.6 | 64.3 | 23 | 6.3 | 16 | 2400 | 2700 |
기술여건
1. 막히지 않고 민첩하게 원형 스윙
2. 표면 처리: 아연 도금, 내부 부품은 윤활유로 가득 차 있습니다.
3. 재종 "6H"의 정밀도
4. 볼 조인트 샤프트: 스틸 베어링, 샤프트 C35, 4Cr41 스틸
5.볼 조인트 하우징:45#
6. 작업 - 40~120c 온도. 우수한 성능
7. 표준 참조: QC/t327-1999 및 상대 표준
